Механическая клавиатура в Blender: модель и рендер

Моделирование механической клавиатуры это идеальный учебный проект: простые формы, много повторяющихся элементов, разные материалы в одном объекте и понятный референс на столе. При этом собранный рендер выглядит достаточно эффектно, чтобы положить его в портфолио.

Дальше весь путь: как построить клавишу правильно, как размножить её без потери управляемости, какие материалы нужны и как поставить свет, чтобы клавиатура читалась.

С чего начать: референсы и размеры

Клавиатура хороша тем, что референс лежит перед вами.

Что измерить: шаг между клавишами, размер колпачка у основания и сверху, высоту профиля, толщину корпуса.

Стандартный шаг в механических клавиатурах около 19 мм. От него пляшет вся раскладка, и если задать его точно, остальное встанет само.

Профиль колпачков бывает разный: плоский, ступенчатый, скруглённый. Выбирайте один и держитесь его: смешение профилей выдаёт непонимание предмета.

Клавиша: главный объект проекта

От её качества зависит вся модель, потому что она повторяется сотню раз.

Форма колпачка это усечённая пирамида со скруглёнными рёбрами и вогнутой верхней поверхностью. Вогнутость важна: именно она читается как клавиатурная клавиша, а не как кубик.

Порядок построения. Начать с куба, задать пропорции по измерениям. Сделать сужение кверху. Вогнуть верхнюю грань. Скруглить рёбра фаской. И только потом добавлять подразделение для сглаживания.

Ключевой момент: фаска обязательна. Без неё рёбра не ловят блик, и клавиша выглядит компьютерной. Об этом же говорится в материале про нормали и сглаживание: блик на ребре это то, что делает форму читаемой.

Разные размеры клавиш

В клавиатуре не все клавиши одинаковые, и это надо решить правильно.

Неправильный путь: масштабировать базовую клавишу по одной оси. Пропорции фаски и вогнутости при этом искажаются, и длинные клавиши выглядят растянутыми.

Правильный путь: делать длинные клавиши отдельно, сохраняя одинаковые фаски и профиль. Или строить их из базовой формы, растягивая только среднюю часть.

Клавиш нестандартной ширины в обычной клавиатуре немного: пробел, шифты, энтер, табуляция. Проще сделать их вручную, чем строить универсальную систему.

Как размножить клавиши

Сто клавиш вручную это долго и неуправляемо.

Связанные копии. Все клавиши делят одну геометрию: правка базовой меняет все. Именно то, что нужно.

Раскладка по сетке. Шаг известен, поэтому массив по двум осям даёт основу. Дальше отдельные клавиши двигаются и заменяются на нестандартные.

Наклон рядов. В реальных клавиатурах ряды имеют разный угол наклона. Это деталь, которую замечают не сразу, но она заметно повышает достоверность.

Практический совет: собрать раскладку из связанных копий до того, как доводить форму клавиши. Тогда правки базовой модели сразу видны на всей клавиатуре.

Корпус

Вторая по значимости часть.

Конструктивно это ванна с бортиком, в которую вставлена пластина с клавишами. Между корпусом и колпачками виден зазор, и именно он создаёт ощущение собранного устройства.

Что не забыть. Скос передней части: клавиатуры почти всегда наклонены. Ножки или подставки снизу. Разъём для кабеля. Небольшие фаски по всем рёбрам корпуса.

Материал корпуса определяет подачу: алюминий даёт строгий технический вид, пластик более бытовой, дерево уютный.

Переключатели: показывать или нет

Решение, зависящее от ракурса.

Если клавиатура снята сверху и клавиши на месте, переключатели не видны вовсе. Моделировать их не нужно.

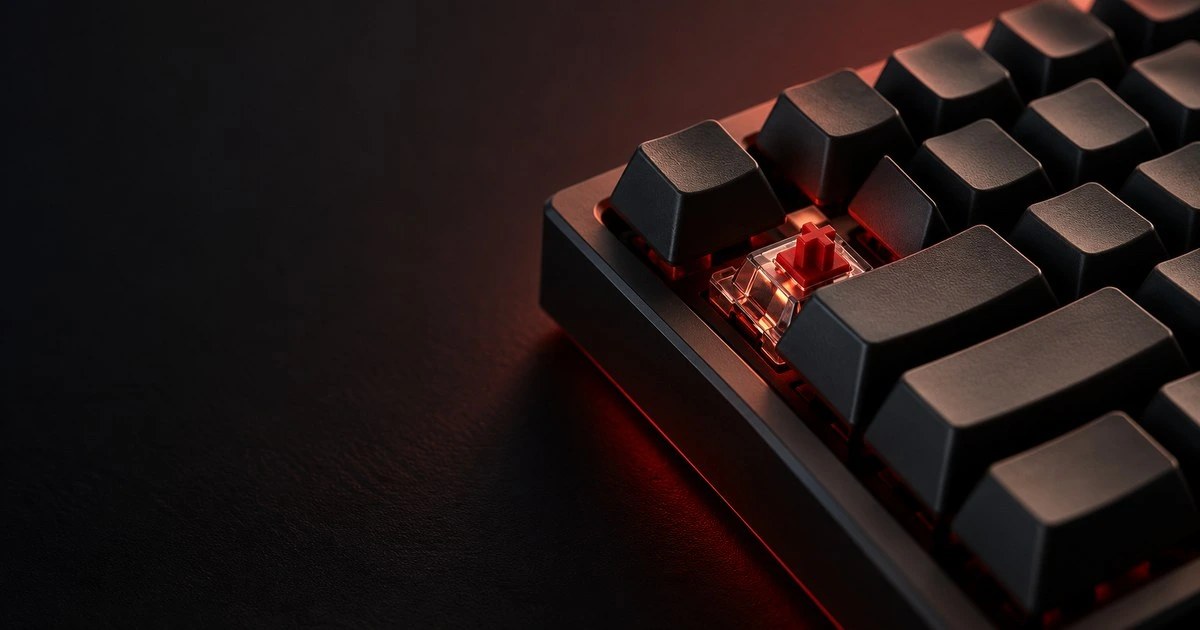

Если в кадре есть снятая клавиша или клавиатура без части колпачков, переключатель становится главной деталью и требует проработки.

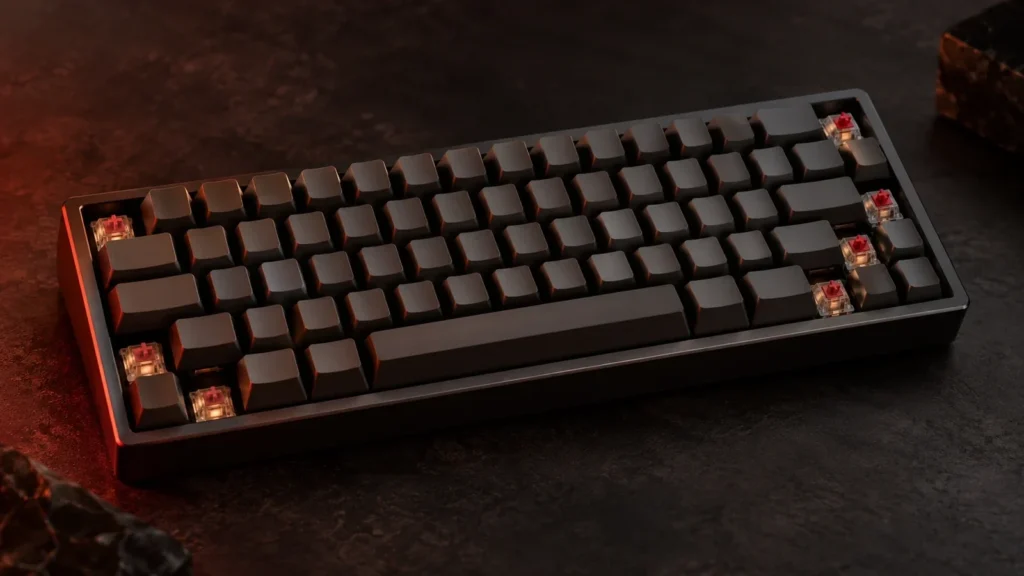

Компромиссный вариант, который часто используют: смоделировать один переключатель подробно и поставить его только там, где видно.

Материалы

В клавиатуре их немного, и это упрощает задачу.

Колпачки. Матовый пластик с лёгкой шероховатостью. Важная деталь: он не идеально гладкий, на нём есть микрофактура. Совсем гладкие клавиши выглядят как стекло.

Корпус. В зависимости от задумки: шлифованный металл, крашеный пластик, дерево.

Кабель. Оплётка с видимым плетением или гладкий резиновый.

Подсветка. Если делаете, то свет идёт снизу из-под колпачков, а не от них самих.

Общие принципы построения материалов разобраны в материале про создание PBR-материалов.

Надписи на клавишах

Деталь, которая отнимает больше времени, чем кажется.

Три способа. Текстурой на колпачке: быстро, подходит для общего плана. Геометрией: дорого по полигонам, оправдано для крупного плана. Отдельной картой для смещения или прозрачности: компромисс.

Практический подход для портфолио: сделать текстуру с раскладкой один раз и применить ко всем клавишам через развёртку с разными координатами.

Что учесть: шрифт на клавишах не декоративный, а функциональный. Слишком художественный шрифт сразу выдаёт, что автор не смотрел на референс.

Кабель

Деталь, на которой проваливаются половина рендеров клавиатуры.

Кабель это единственный мягкий объект в кадре, и именно поэтому он притягивает взгляд. Прямой отрезок цилиндра выдаёт спешку мгновенно.

Как делать правильно: строить кривую с плавными изгибами и натягивать на неё профиль. Кривая даёт контроль над формой, а профиль над толщиной и сечением.

Что учесть. У провода есть вес, поэтому он провисает, а не парит. У разъёма он выходит под фиксированным углом и там не гнётся. Радиус изгиба ограничен: провод не складывается вдвое.

Витой кабель выглядит эффектнее прямого и строится тем же способом с добавлением закрутки по длине. Это один из самых выгодных по соотношению усилия и впечатления элементов в проекте.

Композиция кадра

Клавиатура сама по себе объект скучный, и кадр надо выстраивать.

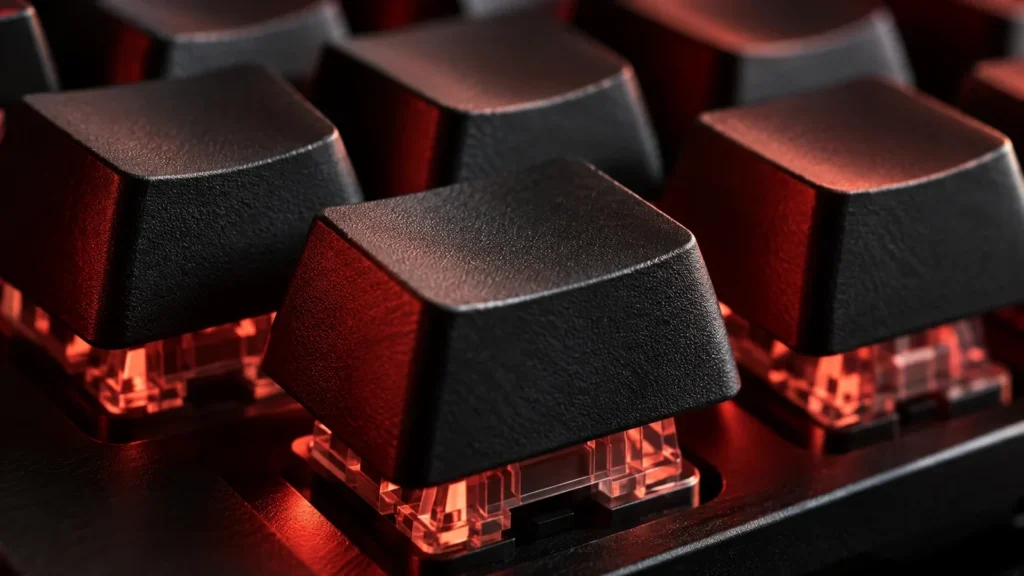

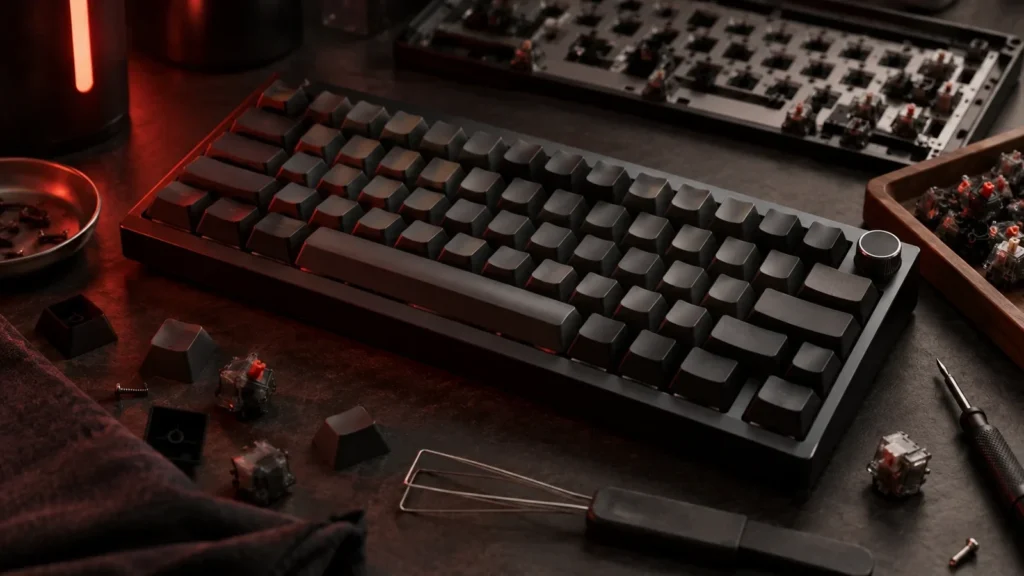

Варианты подачи. Каталожный: объект на однотонном фоне, ровный свет, вид три четверти. Средовой: клавиатура на столе с окружением, коврик, мышь, кружка. Макро: крупный план нескольких клавиш с малой глубиной резкости.

Для портфолио сильнее всего работает связка из двух кадров: общий каталожный, показывающий владение формой, и макро, показывающий материалы.

Частая ошибка: заполнять кадр случайными предметами. Каждый предмет должен быть на месте по смыслу, иначе сцена выглядит свалкой.

Фон лучше делать не чёрным и не белым, а серым с лёгким градиентом: он не съедает тени и не выбивает блики.

Износ и детали

То, что отличает рендер от каталожной картинки.

Реальная клавиатура имеет историю. Клавиши, которыми пользуются чаще, слегка залоснились. На корпусе есть пыль, особенно в щелях между клавишами. Кабель не идеально прямой.

Меру важно соблюдать: задача не показать грязную клавиатуру, а убрать ощущение пластиковой стерильности.

Самая эффективная деталь: пыль в углублениях между клавишами. Она читается мгновенно и делает объект настоящим.

Свет и подача

Клавиатура это техника, и свет для неё ставится соответственно.

Рабочая схема: основной мягкий источник сверху сбоку, чтобы вылепить форму колпачков. Контровой сзади для отделения от фона. Слабая заливка, чтобы тени не проваливались.

Ракурс: три четверти сверху читается лучше всего. Строго сверху выглядит как схема, строго сбоку скрывает клавиши.

Если делаете подсветку, снимайте в приглушённом свете: при ярком общем освещении она не видна и теряет смысл.

Постановка света подробно разобрана в материале про реалистичный рендер в Blender.

Что чаще всего выдаёт новичка

Клавиши без фаски. Рёбра не бликуют, объект выглядит плоским.

Одинаковый наклон всех рядов. В реальности ряды наклонены по-разному.

Отсутствие зазоров. Клавиши, вплотную примыкающие друг к другу и к корпусу.

Идеально гладкий пластик. Без микрофактуры он выглядит стеклянным.

Растянутые длинные клавиши. Масштабирование вместо отдельного моделирования.

Стерильность. Ни пылинки, ни следа использования.

План действий

Схема, которая экономит время.

Измерить референс и записать размеры. Построить одну клавишу с фаской и вогнутостью. Собрать раскладку связанными копиями. Сделать нестандартные клавиши. Построить корпус. Добавить кабель и мелкие детали. Настроить материалы. Поставить свет. Добавить износ и пыль.

Ключевой момент в порядке: раскладка собирается до доводки клавиши. Так каждая правка формы сразу видна в масштабе всей клавиатуры.
