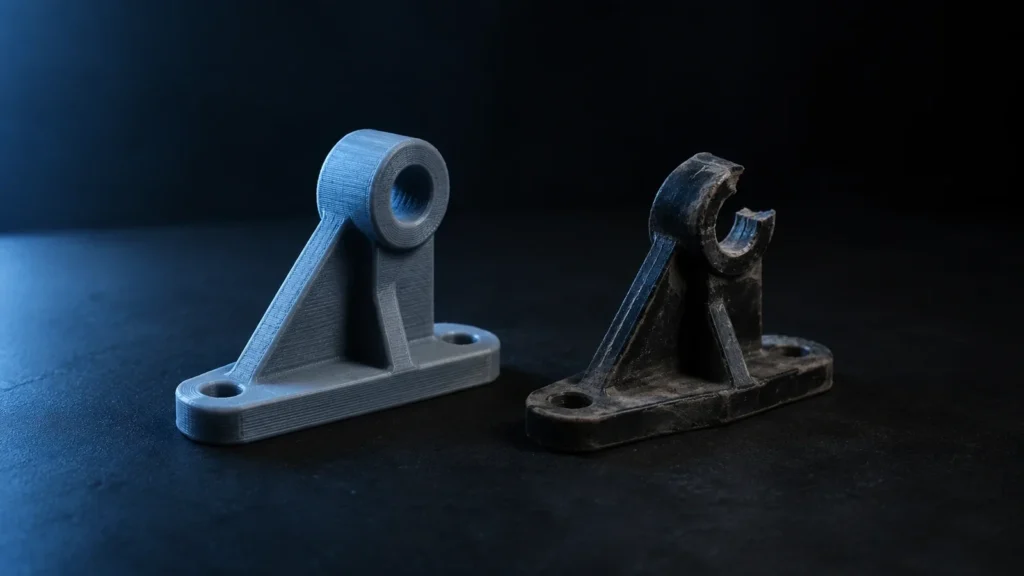

Ремонт вещей 3D-печатью начинается с мелочей: сломалась ручка на ящике, потерялась крышка от контейнера, треснуло крепление полки. Раньше это означало поиск запчасти или замену всей вещи. С принтером это означает полчаса работы, если знать, как снять размеры и что учесть при моделировании.
Дальше порядок работы от сломанной детали до напечатанной замены: как измерить, что выбрать из материалов, какие допуски закладывать и когда ремонт печатью не имеет смысла.
Что вообще стоит чинить печатью
Реалистичный список, чтобы не разочароваться.
Отлично подходит: крышки, заглушки, ручки, держатели, крепления, шестерни в бытовой технике, детали корпусов, адаптеры и переходники.
Подходит с оговорками: детали под постоянной нагрузкой, элементы с точными размерами, вещи в контакте с едой или водой.
Не подходит: детали под высокой температурой, силовые элементы, всё, что связано с безопасностью, прозрачные детали, тонкие пружинящие элементы из специальных пластиков.
Общий критерий: если поломка детали приведёт к травме или дорогому ущербу, печатать замену не стоит.
Как снять размеры
Самая важная часть, от которой зависит всё остальное.
Штангенциркуль. Основной инструмент. Без него точность будет недостаточной для деталей, которые должны куда-то вставляться.
Фотография с линейкой. Для сложных контуров: сфотографировать деталь вместе с линейкой сверху, потом обвести контур по фотографии в масштабе.
Обводка карандашом. Положить деталь на бумагу, обвести, отсканировать. Хорошо работает для плоских форм.
Отпечаток. Для отверстий и пазов: вдавить пластилин, измерить слепок.
Практический совет: снимать размеры дважды и записывать. Половина неудачных попыток это ошибка при измерении, а не при печати.
Что измерять в первую очередь
Порядок, который экономит переделки.
Сначала посадочные размеры: то, чем деталь соединяется с остальным. Диаметры отверстий, расстояния между креплениями, толщина в месте вставки.
Потом габариты.
Потом форма.
Логика простая: ошибка в посадочном размере делает деталь бесполезной, ошибка в форме просто некрасивой.
Допуски: почему деталь не встаёт
Напечатанная деталь всегда немного отличается от модели: наружные размеры чуть больше, внутренние чуть меньше.
Для ремонта это критично: деталь должна встать в существующее место.
Рабочие зазоры. Для свободной посадки от двух до трёх десятых миллиметра. Для плотной от одной до двух. Для запрессовки ноль или отрицательный.
Практический приём: напечатать тестовый фрагмент с посадочным местом перед печатью всей детали. Это пять минут против часа.
Подробности про закладку зазоров при моделировании есть в материале про подготовку модели к печати.
Выбор материала под задачу
Для ремонта это важнее, чем для декоративной печати.
PLA. Годится для деталей без нагрузки и нагрева. Дешёв, печатается легко. В машине или у батареи размягчится.
PETG. Универсальный выбор для ремонта: прочнее, держит нагрев до умеренных температур, не боится влаги.
ABS и ASA. Для деталей под нагревом и для улицы. Требуют закрытой камеры.
TPU. Для всего, что должно гнуться: уплотнители, амортизаторы, гибкие крепления.
Нейлон. Для шестерён и деталей на истирание.
Практическое правило для бытового ремонта: PETG закрывает большинство задач. Свойства материалов подробнее разобраны в обзоре материалов для 3D-печати.
Прочность: как её добавить
Напечатанная деталь слабее литой, и это надо компенсировать конструкцией.
Ориентация. Главный фактор. Слои должны работать на сжатие, а не на расслоение. Деталь, напечатанная в правильной ориентации, выдерживает в разы больше.
Больше стенок. Четыре периметра вместо двух дают больше, чем повышение заполнения.
Скругления в углах. Острый внутренний угол это концентратор напряжений и место будущей трещины.

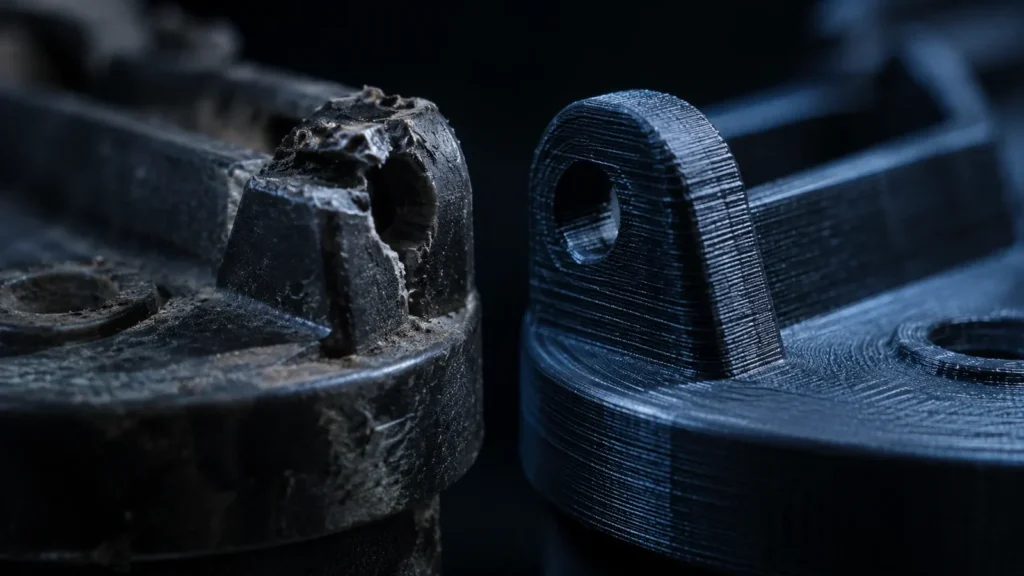

Утолщение в нагруженных местах. Копировать сломанную деталь один в один не всегда правильно: она сломалась именно там, и это место стоит усилить.
Последний пункт важен: ремонт это возможность сделать лучше оригинала.
Металлические вставки
Приём, который резко расширяет возможности ремонта.
Резьба в пластике держит плохо и разбивается после нескольких циклов. Решение: латунные втулки с накаткой, впаиваемые паяльником в подготовленное отверстие.
После установки получается металлическая резьба в пластиковой детали: прочно и разбирается многократно.
То же касается осей и подшипников: гнездо под них печатается, а сам элемент ставится готовый.
Общий принцип: то, что трётся, вращается или несёт резьбу, лучше делать металлическим, а печатать корпус вокруг.
Когда деталь сложной формы
Не всё можно измерить штангенциркулем.
Сканирование. Телефоном или сканером, с последующей чисткой модели. Даёт форму, но точность посадочных мест обычно недостаточна: их всё равно домеряют вручную.
Гибридный подход. Скан для сложной формы, ручные измерения для посадочных мест, модель собирается из того и другого.
Поиск готовой модели. Для распространённой техники деталь часто уже кто-то смоделировал и выложил. Проверить стоит до того, как браться самому.
Если оригинала не осталось
Худший случай: деталь потеряна или разрушена полностью.
Что делать. Измерить посадочное место, куда она вставлялась. Найти фотографии этой детали или всего изделия. Восстановить форму по аналогии с похожими деталями.
Здесь особенно полезна печать пробных версий: первая попытка почти наверняка не подойдёт, но покажет, что менять.
Практический приём: печатать пробники только той части, которая вставляется, а не деталь целиком. Экономит часы.
Когда ремонт не имеет смысла
Честный список.
Деталь стоит дешевле пластика и времени. Крышка от банки не стоит вечера моделирования.
Требуется сертифицированная замена. Всё, связанное с газом, электричеством под нагрузкой, безопасностью.
Нужна прозрачность или особые свойства. Печать их не даёт.
Деталь работает при высокой температуре. Бытовые пластики этого не переживут.
Форма слишком сложна для повторения. Иногда проще купить.
Где искать готовые модели
Прежде чем моделировать самому, стоит потратить десять минут на поиск.
Для распространённой бытовой техники и мебели детали часто уже смоделированы: сообщества вокруг 3D-печати активно делятся такими файлами. Поиск по названию модели техники и номеру детали иногда сразу даёт результат.
Что проверить в найденной модели. Соответствие размеров вашей версии изделия: производители меняют детали между партиями. Замкнутость и пригодность к печати. Ориентацию: модель может быть сделана под другой принтер.
Даже если модель не подходит целиком, она экономит время как основа: подогнать размеры проще, чем строить с нуля.
Оригинал сломался: как использовать обломки
Практические приёмы для случая, когда деталь есть, но не целая.
Склеить временно. Собрать обломки на скотч или каплю клея, измерить как целую, потом разобрать. Работает, когда деталь раскололась на крупные части.
Измерить по симметрии. Если сломалась одна сторона симметричной детали, вторая даёт все размеры.
Использовать ответную часть. Посадочное место в изделии несёт информацию о том, что в него вставлялось.
Найти похожую деталь. В том же изделии часто есть похожие элементы: другая ручка, другое крепление.
Общий принцип: информация о детали есть не только в ней самой, но и вокруг неё.
Как делать по шагам
Схема от поломки до готовой детали.
Оценить, стоит ли чинить печатью вообще.
Снять посадочные размеры штангенциркулем, записать.
Проверить, нет ли готовой модели в открытых библиотеках.
Смоделировать, заложив зазоры и усиление в проблемном месте.
Напечатать тестовый фрагмент посадочного места.
Скорректировать и напечатать деталь целиком в правильной ориентации.
Если деталь составная, продумать склейку заранее: приёмы разобраны в материале про склейку напечатанных деталей.
Частые вопросы
Какой пластик выбрать для ремонта в машине?
Не PLA: в салоне летом он деформируется. ASA или PETG, причём для деталей на солнце предпочтительнее ASA из-за стойкости к ультрафиолету.
Можно ли напечатать шестерню?
Можно, и это одна из самых востребованных задач. Для нагруженных шестерён лучше нейлон, для бытовой техники хватает PETG. Профиль зуба лучше брать из параметрического генератора, а не рисовать вручную.
Как быть с деталями, контактирующими с едой?
Напечатанная деталь имеет пористую поверхность между слоями, где скапливаются бактерии. Для многоразового контакта с едой она не подходит без покрытия пищевым лаком.
Что делать, если деталь получилась чуть больше?
Подогнать надфилем или шкуркой, если запас небольшой. Для следующей попытки скорректировать модель, а не настройки принтера: размерная ошибка чаще в модели, чем в калибровке.
Стоит ли копировать деталь один в один?
Не всегда. Она сломалась именно в том месте, где была слабой. Усиление проблемного участка при моделировании это главное преимущество ремонта печатью перед покупкой такой же детали.
Начните с предмета, который не жалко испортить. Первая деталь почти никогда не садится с первого раза, и это нормальная часть процесса.
